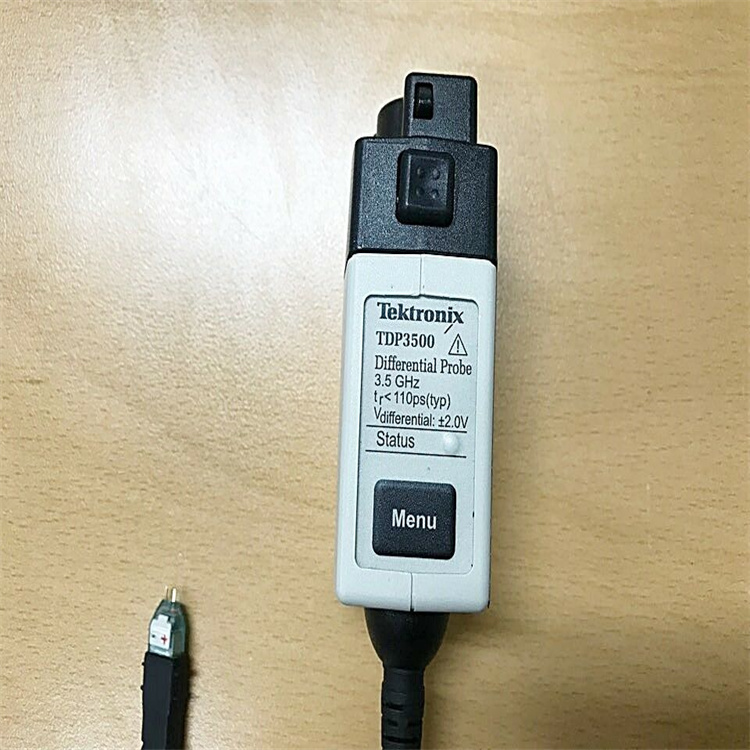

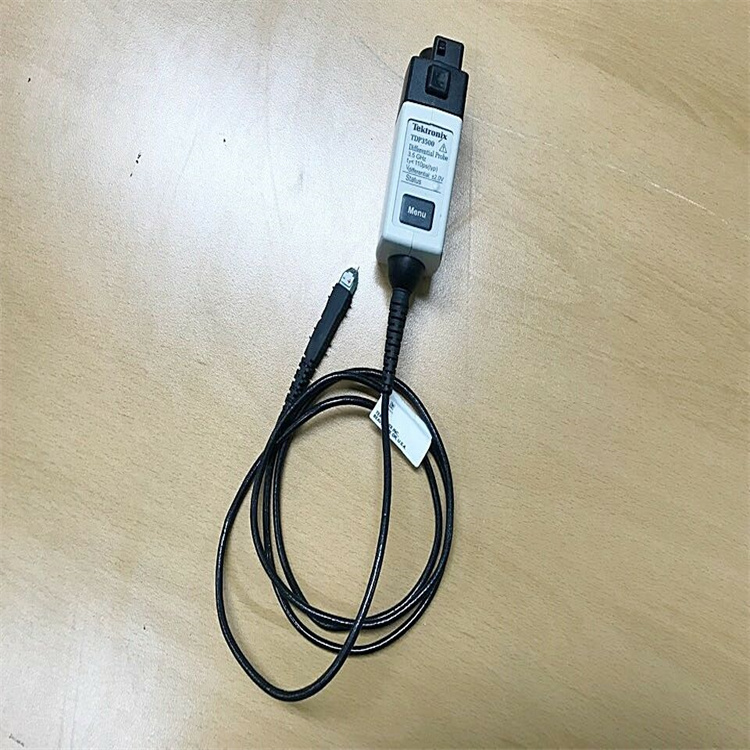

全新/二手TDP3500泰克TDP1000高压差分探头TDP4000

泰克 TDP1000 高压差分探头是一款多功能且易于使用的探头，可提供开关模式电源、CAN/LIN 总线和高速数字系统设计所需的高速电气和机械性能。泰克 TDP1000 探头专门设计用于并直接连接到带有 TekVPI™ 探头接口或 TekProbe BNC 接口的泰克示波器。

TDP1000 差分探头的特性和规格包括：

• 特征：

• 多功能 DUT 连接：

• 用于探测小型几何电路元件的小型紧凑型探头

• 直针、方针、焊接、可变间距标准配件

• 可靠的坚固设计

• 通过以下特性提供高速信号采集和测量保真度：

• 出色的电气性能

• 多功能被测设备连接

• 使用方便

• 使用 TekVPI™ 探头接口直接连接到示波器

• 在示波器显示屏上提供自动单位缩放和读数

• 在示波器中嵌入探头特性

• 轻松访问示波器显示的探头菜单：

• 用于探头设置控制

• 用于操作状态信息

• 通过示波器远程 GPIB/USB 探头控制

• AutoZero：将输出偏移调零

• 应用：

• 高速开关模式电源设计

• CAN/LIN总线设计

• 高速数字设计

• 数字设计和表征

• 制造工程与测试

• 研发_

• 规格：

• 探头带宽：1 G Hz

• 探头衰减：5X、50X

• 探头上升时间：  ≤350 ps

• 差分输入电容：

• 差分输入电阻：1MΩ

• 共模抑制比：

• 在 30 kHz 时 >55 dB

• >50 分贝在 1 兆赫

• >18 dB @ 250 MHz（保证在 50X 衰减）

• 灵敏度/噪音水平：

• 2 mV RMS（5 倍衰减）

• 1 mV RMS（50X 衰减）参考探头输出

• 10 mV RMS（5 倍衰减）

• 50 mV RMS（50X 衰减）参考探头输入

• 差模输入电压：±42 V (DC + pk AC)；30 伏有效值

• 共模输入电压：±35 V (DC + pk AC)；25 伏有效值

• 输入偏移范围：  ±42 V（5X 或 50X 衰减）

• 最大输入电压（无损）：  ±100 V (DC + pk AC)

• 可选带宽滤波器限制：100 Hz、10 kHz、1 MHz、全

• 直流拒绝：

• 0.4 赫兹 (5X)

• 4 赫兹 (50X)

• 直流增益精度：±2%

• 传播延迟：6.5 纳秒

• 探头接口：TekVPI™ 探头接口
