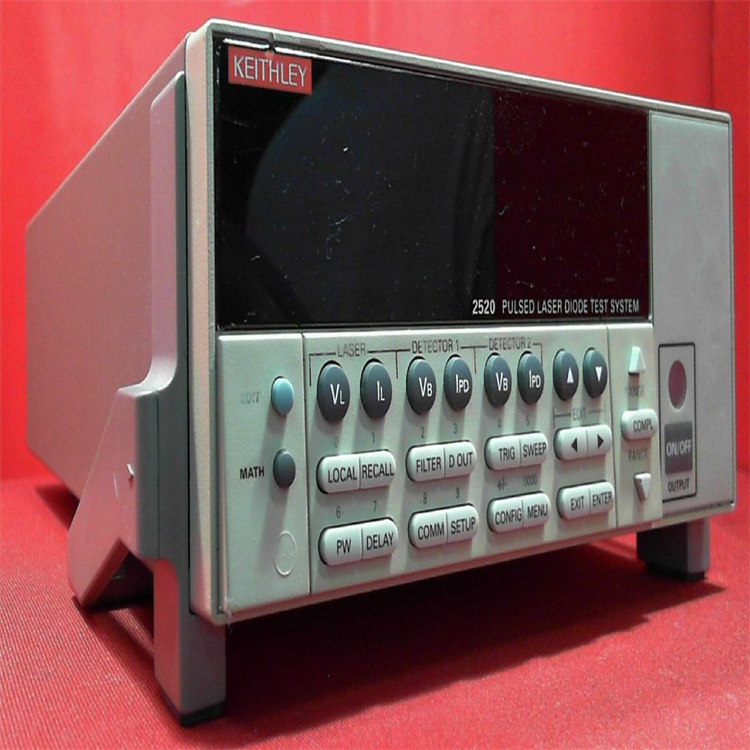

Keithley 2520 脉冲激光二极管测试系统是一个集成的同步系统，用于在制造过程的早期测试激光二极管，此时无法轻松实现适当的温度控制。Keithley 2520 在一台紧凑的半机架仪器中提供激光二极管的脉冲和连续 LIV（光电流-电压）测试所需的所有源和测量功能。源和测量功能的紧密同步确保了高测量精度，即使在使用短至 500ns 的脉冲宽度进行测试时也是如此。

  Keithley 2520 中有三个源和测量电路通道。所有三个通道均由单个数字信号处理器 (DSP) 控制，确保源和测量功能的紧密同步。激光二极管驱动通道提供与电压测量能力耦合的电流源。除了电流测量能力外，两个光电探测器通道中的每一个通道都提供可调电压偏置和电压顺应性。这三个通道提供了在集成到温度控制模块之前对激光二极管进行完整 LIV 表征所需的所有源和测量功能。通过消除使用 GPIB 命令来使用多个独立仪器执行测试扫描的需要，

特征：

• 在封装或主动温度控制之前简化激光二极管 LIV 测试

• 芯片级或条级激光二极管在线 LIV 生产测试的集成解决方案

• 可以对扫描进行编程以停止光功率限制

• 结合用于脉冲和直流测试的高精度源和测量功能

• 基于同步 DSP 的测量通道确保高度准确的光强度和电压测量

• 从 500ns 到 5ms 的可编程脉冲接通时间高达 4% 的占空比

• 脉冲能力高达 5A，直流能力高达 1A

• 三个测量通道（VF、前光电二极管、后光电二极管）上的 14 位测量精度

• 测量算法提高了脉冲测量的信噪比

• 存储在缓冲存储器中的多达 1000 点扫描消除了测试期间的 GPIB 流量，提高了吞吐量

• 数字 I/O 合并和处理操作

• IEEE-488 和 RS-232 接口
